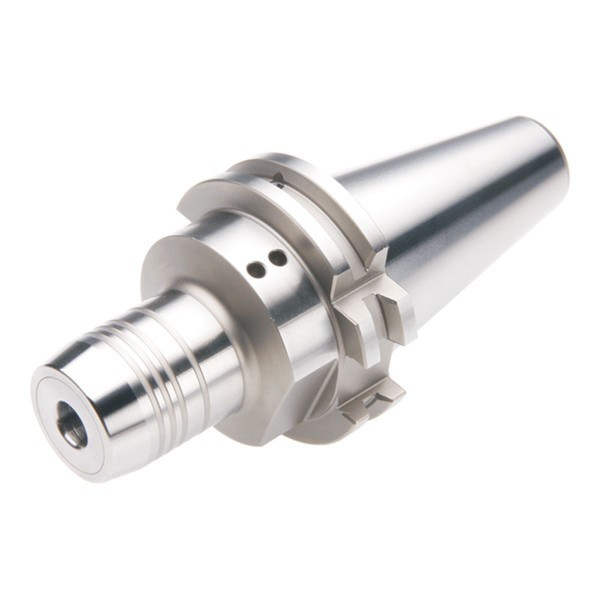

Гидравлический зажимной патрон (хвостовик SK 40-14-77) по DIN 69871 AD/B

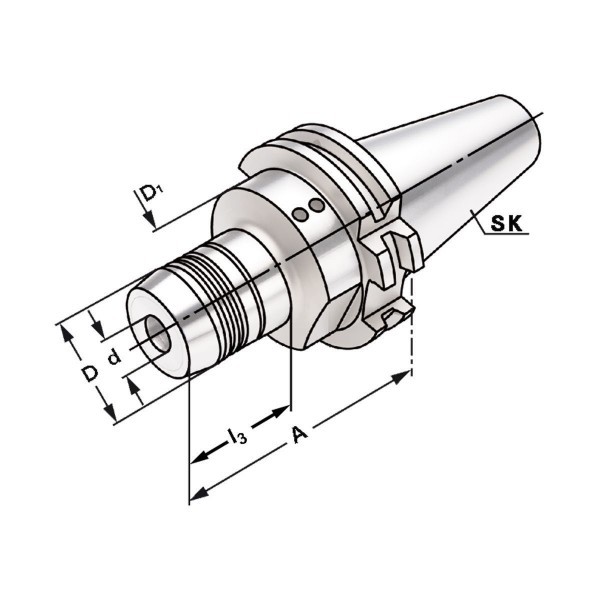

SK = SK 40
d = 14
A = 77
D = 34
D₁ = 50
Максимальная глубина зажима = 47
Максимальный диапазон регулирования = 10
l₃ = 42

Применение:
Для закрепления осевого инструмента по DIN 1835 типа A+B+E и DIN 6535 типа HA+HB+HE (при диаметре более 20 мм закрепляются при помощи хвостовика с переходными втулками)

Комплектность:
Шестигранный ключ

. Биение: = 0.003 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин
. Форма AD/B: центральное и боковые отверстия для подачи СОЖ
