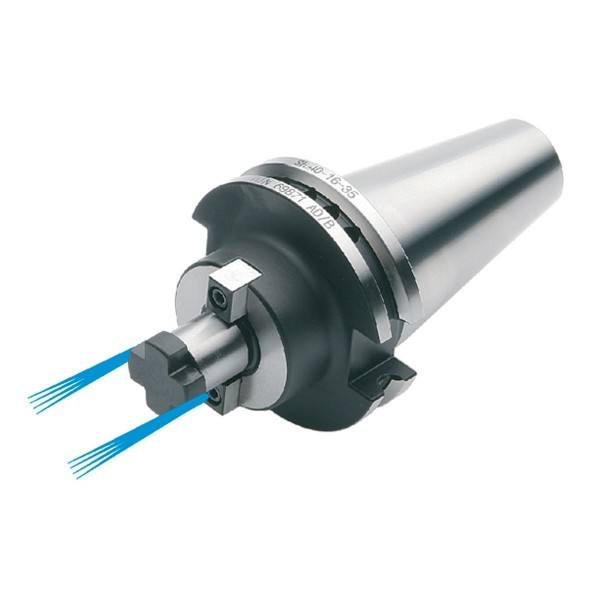

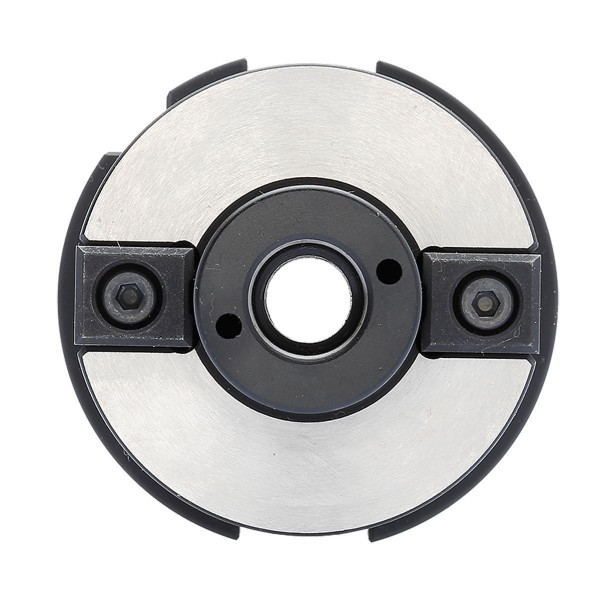

Оправка для установки торцевой фрезы (хвостовик SK 50-16-100) по DIN 6357 с увеличенной опорной поверхностью

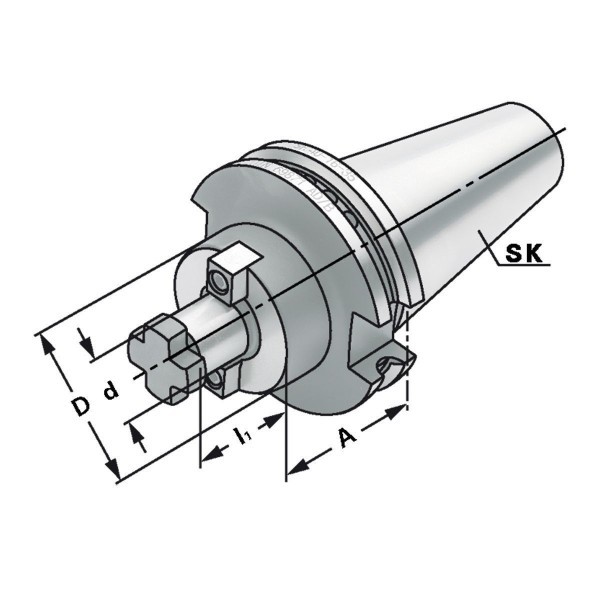

SK = SK 50
d _H6= 16
A = 100
l₁ = 17
D = 38

Применение:
Крепление фрез с поперечной канавкой

d = 40/d = 60:
Для фрез большого диаметра исполнение оправки предусматривает четыре дополнительных резьбовых отверстий по DIN 2079

Комплектнотсь:
Крестообразный зажимной винт, шпонки и зажимные винты для фрез с центральной подачей СОЖ

. Биение: = 0.005 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин
. Форма AD/B: центральное и боковые отверстия для подачи СОЖ
