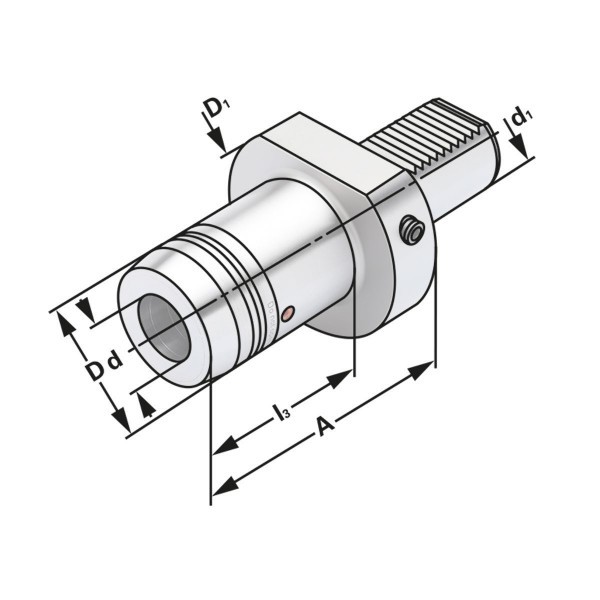

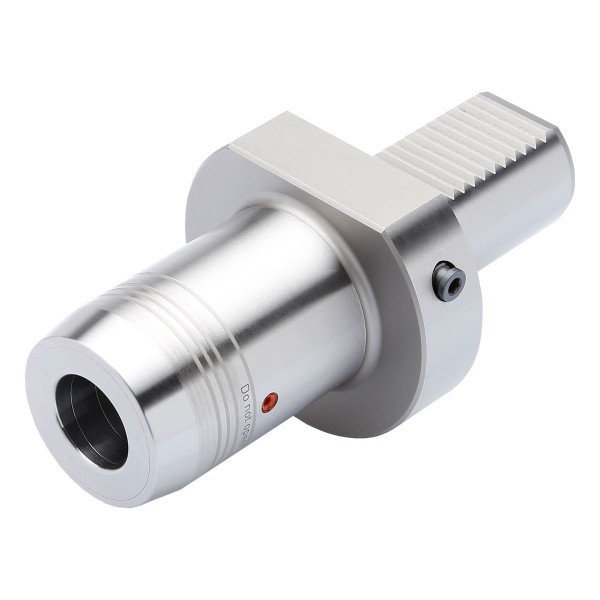

Гидравлический зажимной патрон VDI 30-08-49 по DIN 69880 (ISO 10889)

VDI 30

d₁ = 30
d = 8
D = 28
A = 49
l₃ = 33
D₁ = 68

Применение:
Для закрепления осевого инструмента по DIN 1835 типа A+B+E и DIN 6535 типа HA+HB+HE (при диаметре более 20 мм закрепляются при помощи хвостовика с переходными втулками)

Комплектность:
Ключ
