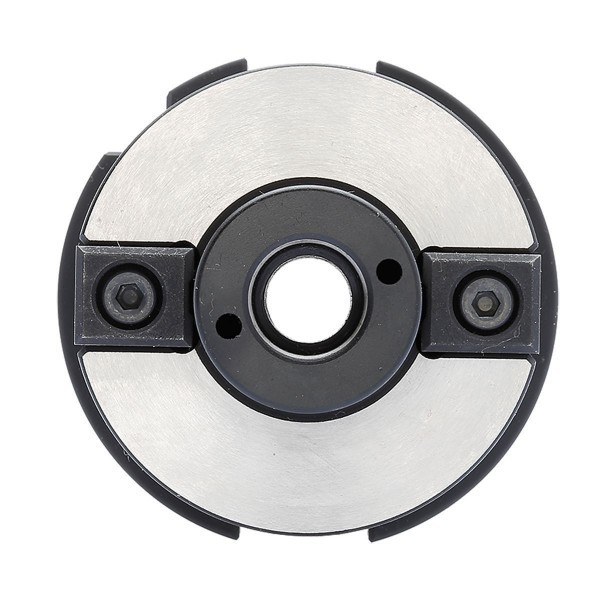

Оправка для установки торцевой фрезы (хвостовик BT 40-22-160 по JIS B 6339 (MAS-BT) AD/B) с увеличенной опорной поверхностью

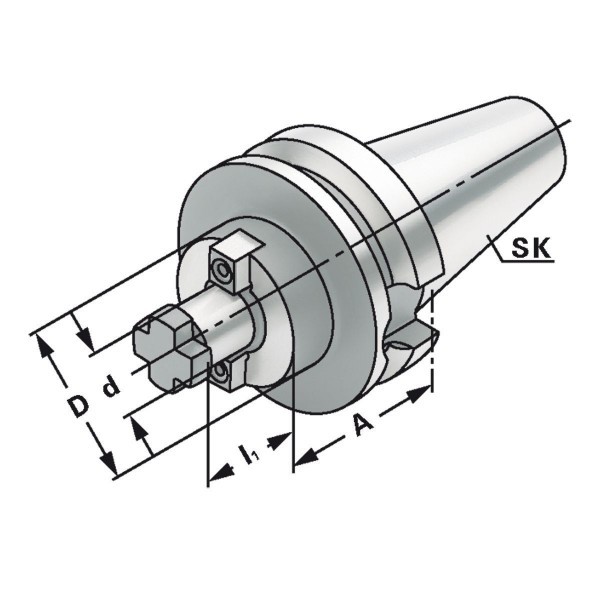

SK = BT 40
d_h6 = 22
A = 160
l₁ = 19
D = 48

Применение:
Крепление фрез с поперечной канавкой

d = 40/d = 60:
Для фрез большого диаметра исполнение оправки предусматривает четыре дополнительных резьбовых отверстий по DIN2079

Комплектнотсь:
Крестообразный зажимной винт, шпонки и зажимные винты для фрез с центральной подачей СОЖ

. Биение: = 0.005 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин

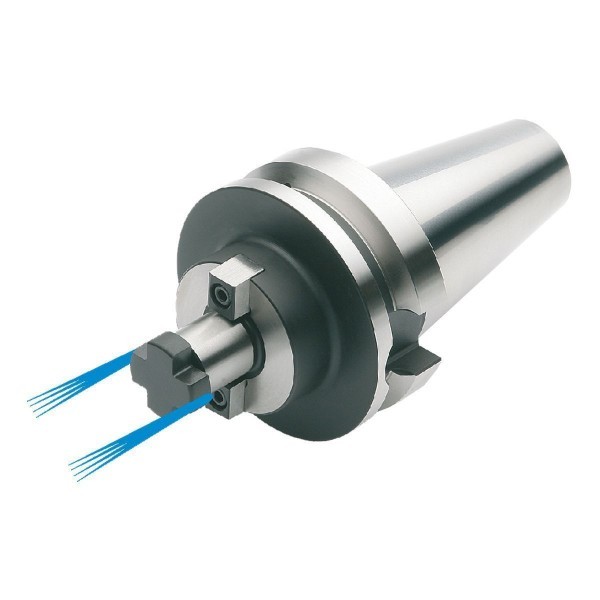

. Форма AD/B: центральное и боковые отверстия для подачи СОЖ
