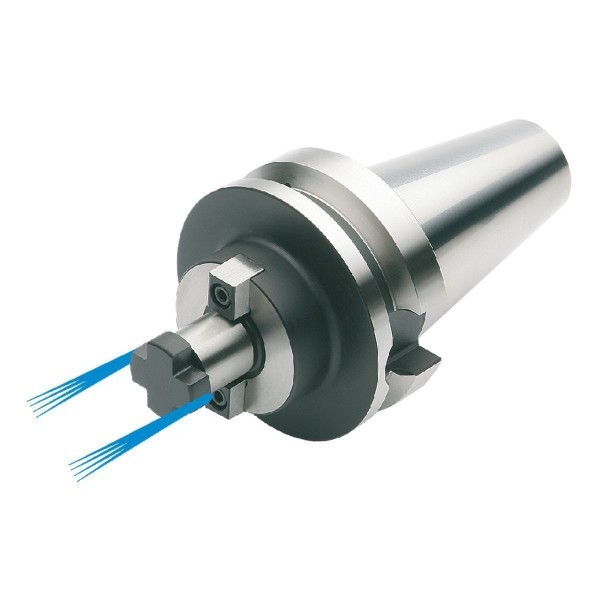

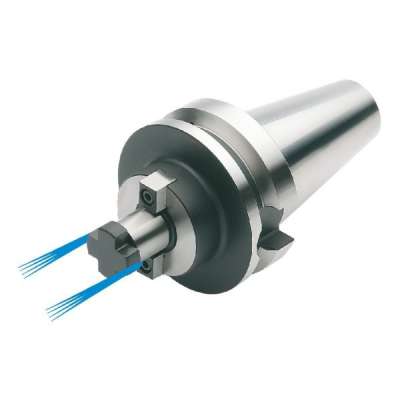

Оправка для установки торцевой фрезы (хвостовик BT 40-27-100 по JIS B 6339 (MAS-BT) AD/B) с увеличенной опорной поверхностью

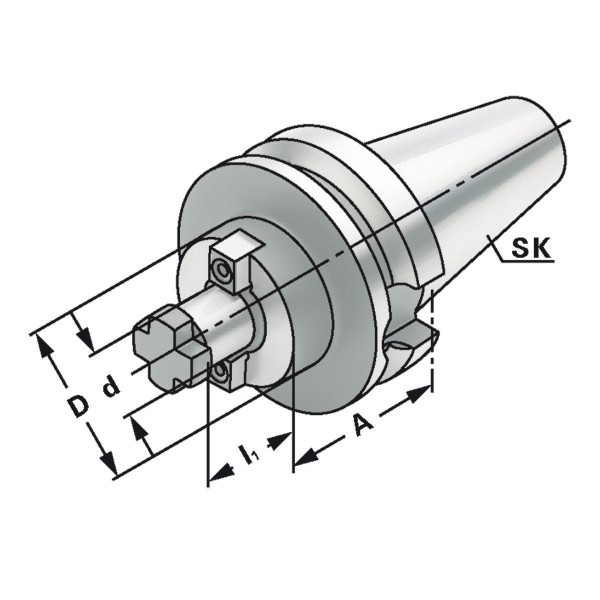

SK = BT 40
d_h6 = 27
A = 100
l₁ = 21
D = 58

Применение:
Крепление фрез с поперечной канавкой

d = 40/d = 60:
Для фрез большого диаметра исполнение оправки предусматривает четыре дополнительных резьбовых отверстий по DIN2079

Комплектнотсь:

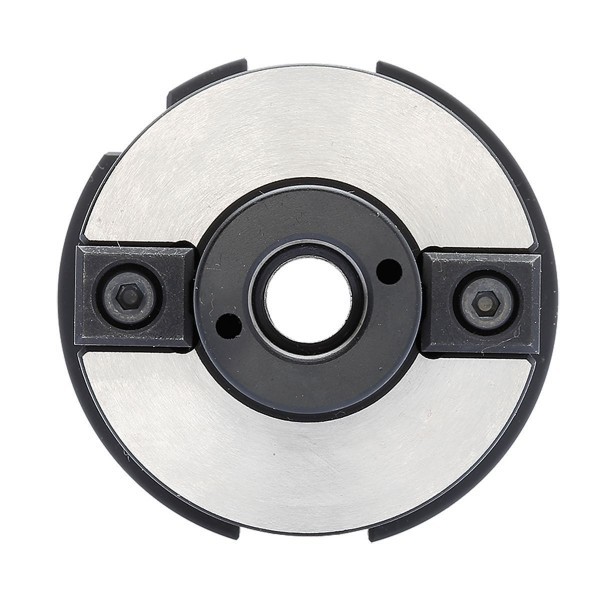

Крестообразный зажимной винт, шпонки и зажимные винты для фрез с центральной подачей СОЖ

. Биение: = 0.005 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин
. Форма AD/B: центральное и боковые отверстия для подачи СОЖ
