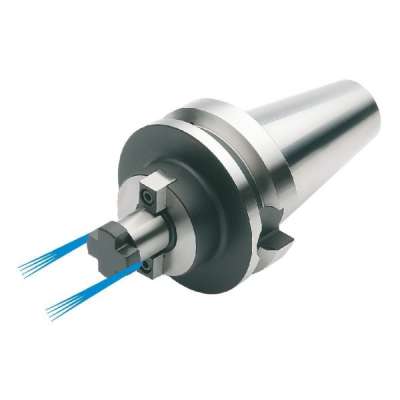

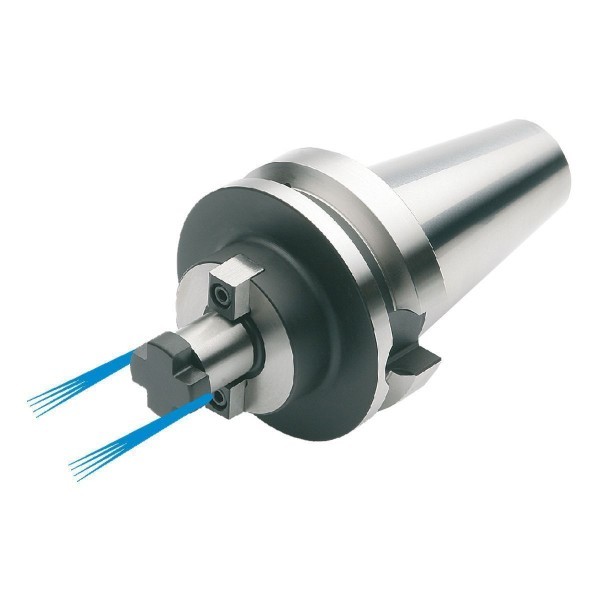

Оправка для установки торцевой фрезы (хвостовик BT 50-40-160 по JIS B 6339 (MAS-BT) AD/B) с увеличенной опорной поверхностью

SK = BT 50
d_h6 = 40
A = 160
l₁ = 27
D = 88

Применение:
Крепление фрез с поперечной канавкой

d = 40/d = 60:
Для фрез большого диаметра исполнение оправки предусматривает четыре дополнительных резьбовых отверстий по DIN2079

Комплектнотсь:

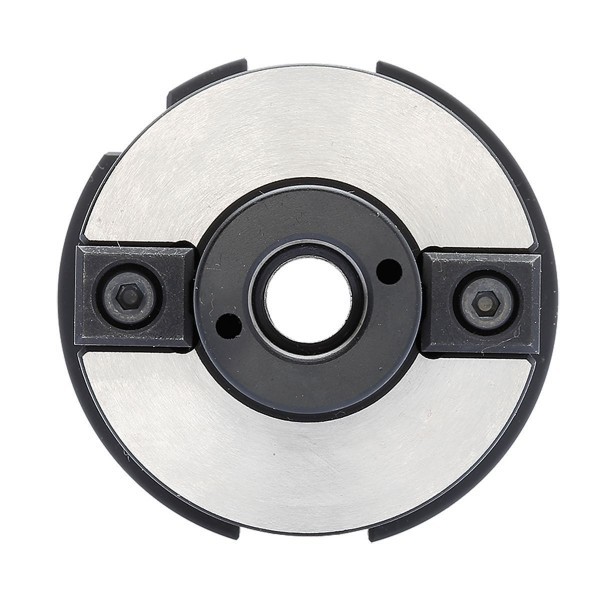

Крестообразный зажимной винт, шпонки и зажимные винты для фрез с центральной подачей СОЖ

. Биение: = 0.005 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин
. Форма AD/B: центральное и боковые отверстия для подачи СОЖ
