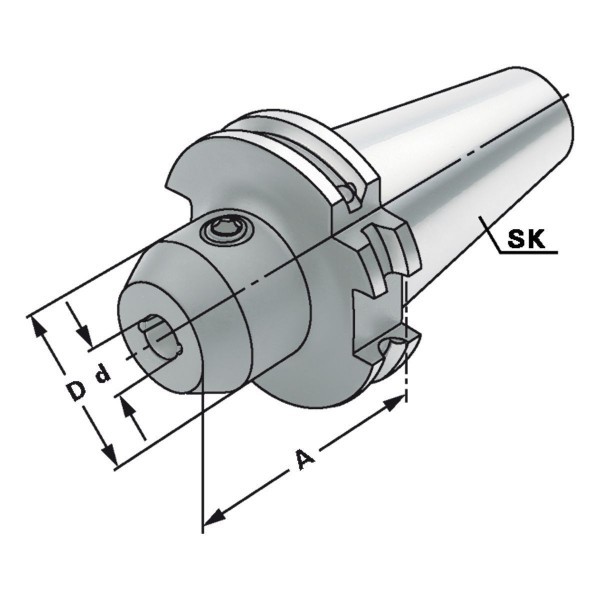

SK = SK 50
dH4 = 25
A = 80
D = 65
Применение:
Цилиндрический хвостовик с креплением типа "Weldon" DIN 1835-B. Держатель оснащен каналами для внутреннего подвода СОЖ к режущим кромкам
Примечание:
При использовании фрезы свыше d = 25 мм, исполнение патрона предусматривает два зажимных винта

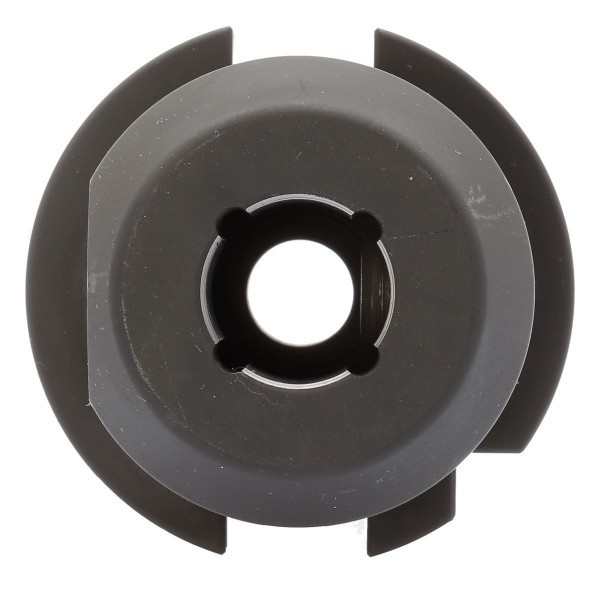

При использовании фрез диаметром от 6 до 18 мм, исполнение патрона предусматривает два канала подвода СОЖ, от 20 до 40 мм четыре канала подвода СОЖ
Для инструментов с отверстием для подачи СОЖ, должно использоваться уплотнительное кольцо
Комплектность:
Винт зажимной и уплотнительное кольцо круглого сечения
. Биение: = 0.003 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин
. Форма AD/B: центральные и боковые отверстия для подачи СОЖ
